今天給大家介紹四腳晶振。隨著電子科技的進步，使之以前大規模使用的插件晶振，都被小型，輕薄的貼片晶振所取代。 貼片晶振中有兩腳貼片晶振，四腳貼片晶振。所以今天主要介紹的就是四腳貼片晶振。一般來說，可以分為四腳有源晶振和四腳無源晶振。我們一步一步來，首先區分兩腳晶振和四腳晶振，兩腳的貼片晶振一定是無源晶振。兩腳無源貼片晶振通常要數陶瓷面的較為常見，當然金屬面的也有，但普遍來講，金屬面的多以四腳無源晶振為主。另外值得注意的一點是，大家普遍認為有源晶振是四個腳以上，其實也有源晶振也包含四個腳，也就是說也有四腳有源晶振。我們都知道晶振封裝如2520，3225等小尺寸根本很難分辨是四腳有源晶振還是四腳無源晶振，那么四腳貼片晶振到底改如何接入使用呢？四腳有源晶振與四腳無源晶振接入使用的區別又是什么呢？別著急，南山電子為您一一解答：

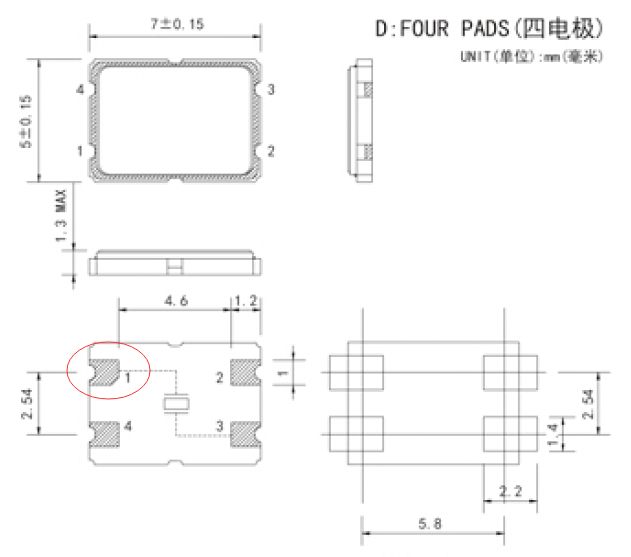

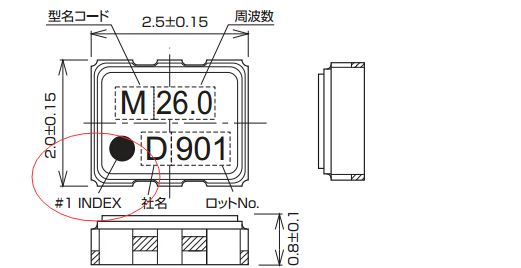

當我們使用四腳貼片晶振的時候通常會遇到如下情況，四腳貼片晶振不知道如何區分腳位。其實四腳無源晶振，只有兩個腳是功能腳，另外兩腳是懸空的，無需接入。四腳無源晶振，晶振廠家為了更有利的讓大家區分腳位。腳一通常都會有缺口，順時針往下數分別是1，2，3，4。無源晶振腳1和腳3接地，2腳和4腳無功能，如下圖所示：
